Что такое разъем Cha Fan на материнской плате

Chafanmotherboard

В устройстве материнской платы нет ничего лишнего, и если какое-то устройство осталось незадействованным, это еще не означает, что оно не нужно и никогда не понадобится. Одним из таких устройств является порт Cha Fan. Как нетрудно догадаться из второй части названия (fan – вентилятор), порт Cha Fan служит для подключения кулеров и относится к тому же ряду устройств, что и CPU fan, Sys fan, Pump Fan и CPU Opt.

Отвечают эти порты за:

  • CPU Fan – подключение кулера, охлаждающего процессор. Этот порт имеется на всех моделях материнских плат, а его использование является обязательным для успешного прохождения процедуры инициализации устройств при включении компьютера.
  • Sys Fan – подключение дополнительных кулеров для чипсета, жесткого диска и других ключевых системных устройств. Их количество может достигать пяти единиц, но их может и вообще не быть.
  • Pump Fan и CPU Opt – подключение вентиляторов модифицированных систем охлаждения, в данном примере водяных. Имеются не во всех моделях системных плат.

Но вернемся к нашему Cha Fan. То, что порт служит для подключения кулера, это уже понятно, но что это за кулер и что означает странное название «Cha»? Это сокращение термина «Chassis», то есть шасси, под которым принято понимать корпус компьютера. То есть Cha Fan служит для подключения вентиляторов, охлаждающих не какое-то конкретное устройство, а все содержимое системного блока.

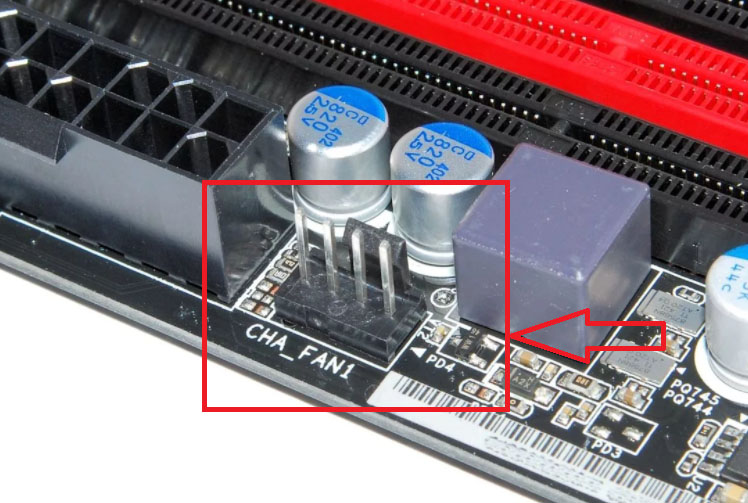

Cha Fan

Конструктивно они ничем не отличаются от разъемов Sys Fan, поэтому с тем же успехом их можно использовать для подключения кулеров, охлаждающих отдельные устройства. Разница между портами Cha Fan и Sys Fan лишь в расположении – первые располагаются ближе к краям материнской платы, тогда как вторые обычно находятся в ее центральной области.

Порты Cha Fan и Sys Fan могут быть трехконтактными и четерехконтактными. Кулеры, подключенные к портам с тремя пинами, будут иметь постоянную скорость, тогда как скорость вентиляторов, подключенных к четырехпиным разъемам может регулироваться автоматически в зависимости от температуры в системном блоке или вручную путем изменения настроек в BIOS. Также следует отметить, что кулеры Cha Fan могут вращаться в обоих направлениях.

Прочие дополнительные порты вентиляторов

Перечисленные выше порты – далеко не единственные в своем роде. Существуют также fan-разъемы, предназначенные для выполнения специфических задач.

Среди таковых можно отметить:

  • Pwr Fan – разъем, используемый для подключения кулера блока питания. Встречается относительно редко, совместим с Cha Fan.
  • H-AMP Fan – высокоамперный порт, используемый для подключения кулеров с повышенным потреблением тока.
  • AIO Pump – этот порт служит для подключения насоса водяного охлаждения.
  • M.2 Fan – специальный порт для подключения устройств охлаждения жестких дисков стандарта M.2.
  • ASST Fan – служит для подключения дополнительных кулеров, встречается в некоторых игровых системных платах.
  • EXT Fan«расширенный» порт, имеющий пять контактов и служащий для подключения специальной платы, позволяющей управлять работой группы вентиляторов.
