Что такое разъемы JFP1 и JFP2 на материнской плате

Jfpmotherboard

Системная плата компьютера также называется материнской, и это название вполне соответствует ее предназначению. Материнская плата служит основой для всех комплектующих, подключаемых через интегрированные в нее разъемы. Последние могут быть как универсальными, так и специализированными. Например, разъемы USB считаются универсальными, а JFP1 и JFP2 – специализированными.

Порты JFP1 и JFP2 встречаются на системных платах MSI, имеются они также и на «материнках» других производителей, но называются иначе – чаще всего F PANEL и FRONT PANEL, и могут располагаться в другой области платы. В отличие от JFP1 и JFP2, последние названия дают более ясное представление о предназначении разъемов, а служат они для подключения элементов передней панели.

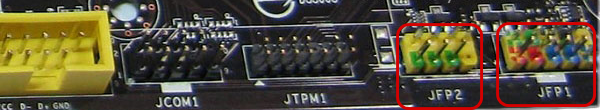

JFP1 и JFP2 на материнской плате

Так, к JFP1 подключаются физические кнопки включения/выключения (POWER_SW), перезагрузки (RESET_SW), индикаторы статуса компьютера (POWER_LED) и активности жесткого диска (HDD_LED). Разъем JFP1 чаще всего располагается у одного из краев материнской платы и имеет 9 контактов. Из них 8 пинов являются рабочими, а один – резервным, тогда как штекеры индикаторов и элементов управления на передней панели имеют по два контакта.

JFP1

Шлейфы традиционно подключаются в слева направо в порядке POWER_LED, POWER_SW, HDD_LED и RESET_SW, при этом кабели кнопок питания можно подключать без учета полярности (плюса и минуса), тогда как штекеры, идущие к светодиодным индикаторам нужно подключать правильно. Впрочем, если вы ошибетесь и перепутаете плюс и минус, ничего страшного не случится, просто лампочка не будет светиться.

LED

Примечание: если на разъемах нет обозначений плюса и минуса, ориентируйтесь на цвет кабеля – белый всегда означает минус.

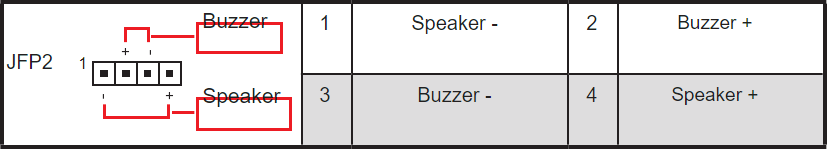

Что касается расположенного недалеко от JFP1 разъема JFP2, служит он для подключения спикера – системного динамика, служащего для оповещения об ошибках BIOS. Разъем JFP2 может быть 4-контактным и 7-контактным. Разъем второго типа может использоваться также для подключения POWER_LED, но только в том случае, если шлейф индикатора имеет три пина, а не два как в случае с подключаемым к разъему JFP1.

JFP2
