Как узнать, поддерживает ли материнская плата PCI-E 4.0 или 5.0

Как узнать, поддерживает ли материнская плата PCI-E 4.0 или 5.0? Версия интерфейса передачи данных имеет значение при подключении в основном двух устройств – видеокарты и современного SSD NVMe, способного работать с запредельными скоростями обработки данных. Если материнка ограничена более старой версией PCI-E 3.0, а, возможно, даже 2.0, видеокарта и накопитель с PCI-E 4.0 или 5.0 не смогут раскрыть свой потенциал. И будут ограничены пропускной способностью имеющейся версии PCI-E.

Программа HWiNFO

Версию PCI-E материнки на используемом компьютере можно узнать с помощью программ-диагностов компьютерного оборудования. Одна из лучших, при этом бесплатная – HWiNFO.

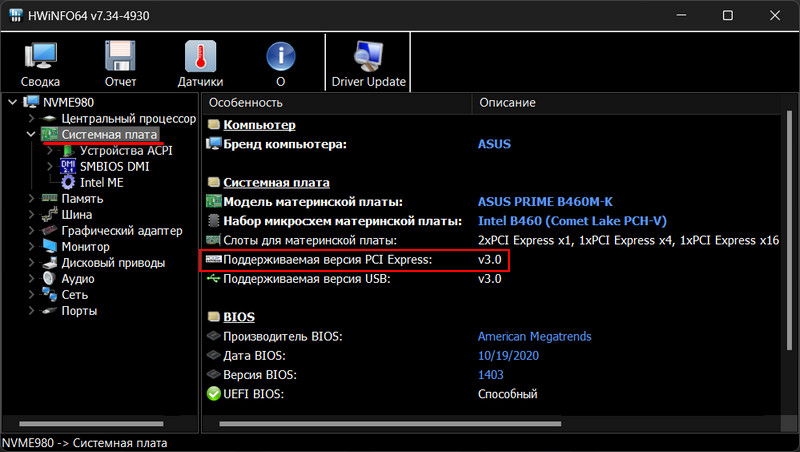

В её окне заходим в раздел системной платы. И там смотрим поддерживаемую версию PCI-E.

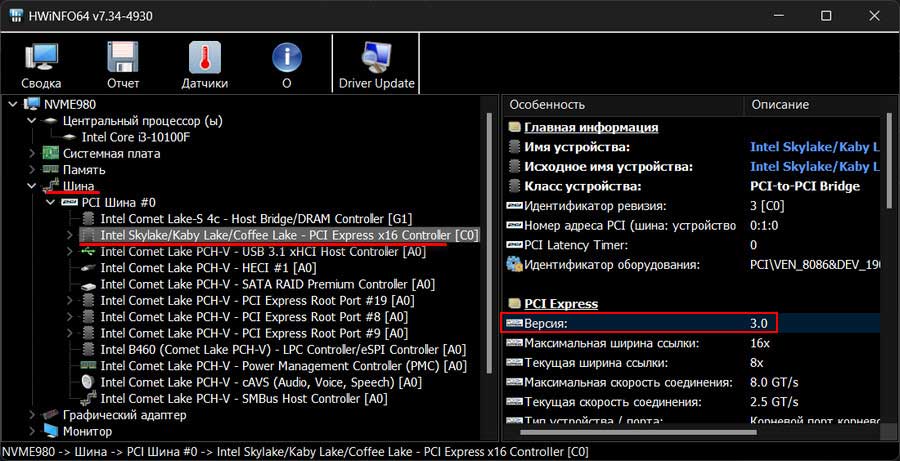

Но это будет только версия линий PCI-E, реализуемых чипсетом материнки. Есть же ещё линии PCI-E, реализуемые процессором. Это, в частности, те 16 линий (т.е. линии слота PCI-E х16), куда обычно подключается видеокарта. У чипсета и процессора могут быть разные версии PCI-E. Узнать версию PCI-E процессорных линий можно в разделе шины HWiNFO. Здесь приводятся детальные характеристик устройств, связанных с передачей данных. И для использующих PCI-E отображается версия интерфейса. Можем посмотреть характеристики контроллера того самого слота PCI-E х16, куда идут процессорные линии. И увидим версию PCI-E.

Спецификации материнской платы

Более чёткое представление о поддерживаемых версиях PCI-E получим в спецификациях материнки на сайте её производителя. Спецификации укажут, поддерживает ли материнская плата PCI-E 4.0 или 5.0 в принципе. И укажут, какие версии PCI-E реализованы в конкретных слотах для подключения интересующих нас устройств.

В спецификациях открываем детальные характеристики платы. Нам нужны два блока с характеристиками непосредственно слотов PCI-E и хранилищ, где PCI-E указывается для слотов M.2.

Версия PCI-E чипсета материнки может отличаться от версии PCI-E процессора. В таких случаях поддержка PCI-E будет указываться отдельно для чипсетных линий и отдельно для процессорных. Рассмотрим характеристики одной из материнок под 10-е и 11-е поколение процессоров Core от Intel. Это образцово-показательный случай поддержки двух версий PCI-E, ведь в процессорах 10-го поколения реализована версия PCI-E 3.0, а в процессорах 11-го поколения – PCI-E 4.0.

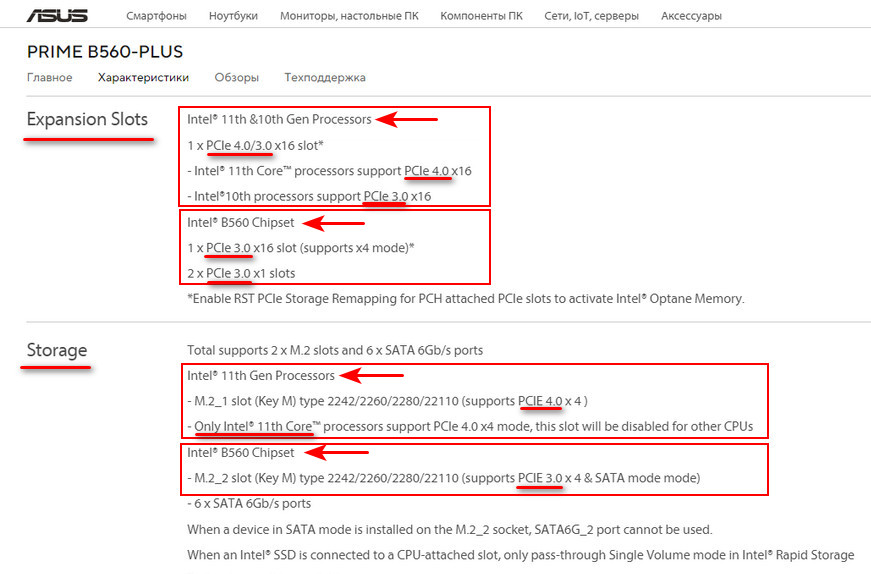

В блоке слотов PCI-E (Expansion Slots) сначала указываются процессорные линии для слота PCI-E х16 (Intel 11th &10th Gen Processors). И указывается поддержка версии PCI-E 4.0/3.0. Ниже видим разъяснение, что PCI-E 4.0 будет при условии работы платы в связке с процессором Core 11-го поколения. А PCI-E 3.0 – при условии работы платы с процессором Core 10-го поколения.

Ниже указываются чипсетные линии слотов PCI-E (Intel B560 Chipset). Здесь вне зависимости от процессора будет только одна версия PCI-E – та, что предусмотрена чипсетом. И это в данном случае PCI-E 3.0.

В блоке хранилищ (Storage) указываются версии PCI-E для слотов M.2, к которым подключаются SSD NVMe. Первый слот M.2 обеспечивается процессорными линиями PCI-E (Intel 11th Gen Processors), и это линии PCI-E 4.0 при условии использования процессора Core 11-го поколения. Но, в отличие от слота PCI-E х16, с процессором 10-го поколения у первого слота M.2 не будет PCI-E 3.0. Слот вообще не будет работать. Ниже смотрим примечание, где говорится об этом. Процессоры Core 10-го поколения не предусматривают лишние 4 линии PCI-E, которые могли бы обеспечить работу первого слота M.2.

Второй слот M.2 материнки будет работать с любым процессором. Он обеспечивается чипсетными линиями (Intel B560 Chipset), и это будет PCI-E 3.0.

Спецификации процессора

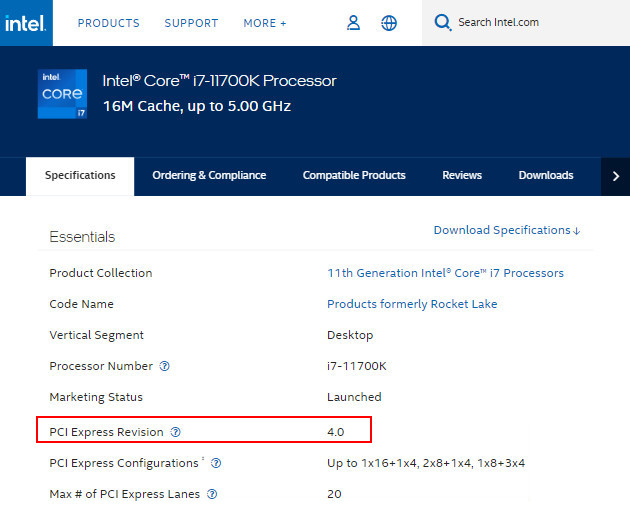

Если материнка по типу рассмотренной нами предусматривает разные версии PCI-E в зависимости от процессора, соответственно, необходимо ещё и узнать поддерживаемую версию PCI-E процессора, который используется или планируется к использованию в связке с платой. Узнать это можно в спецификациях процессора на сайте Intel.

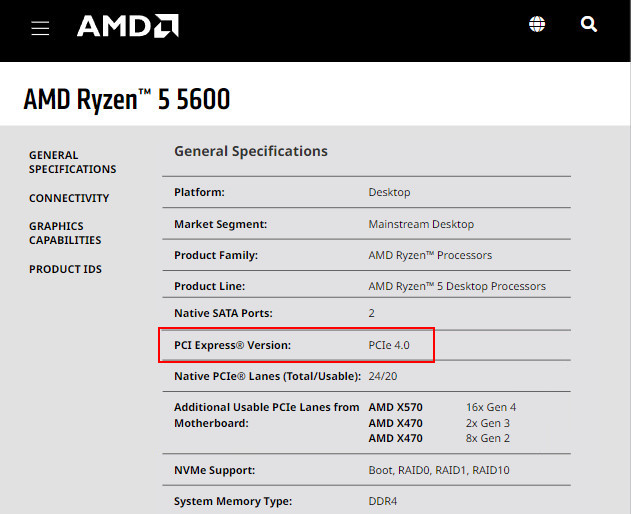

Или на сайте AMD.
