Как узнать, поддерживает ли материнская плата видеокарту

Как узнать, поддерживает ли материнская плата ПК видеокарту? С 2005 года видеокарты подключаются к ПК через разъём PCI-E, присутствующий на каждой материнке. И в большинстве случаев любая видеокарта запустится в связке с любой платой. В большинстве случаев, но не во всех. А вот для работы игровой видеокарты на полную мощь нужна соответствующая материнка. Плюс к этому, видеокарту необходимо подбирать в соответствии с иными компонентами ПК.

Рассмотрим всё это детально.

***

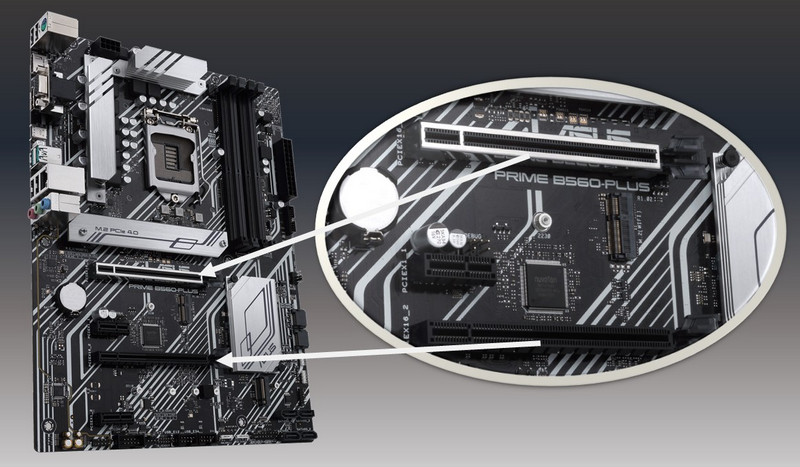

Итак, на каждой материнской плате есть как минимум один большой разъём PCI-E.

Куда подключаются, в частности, видеокарты.

У этого разъёма могут быть разные версии PCI-E и разное число линий.

Версии PCI-E

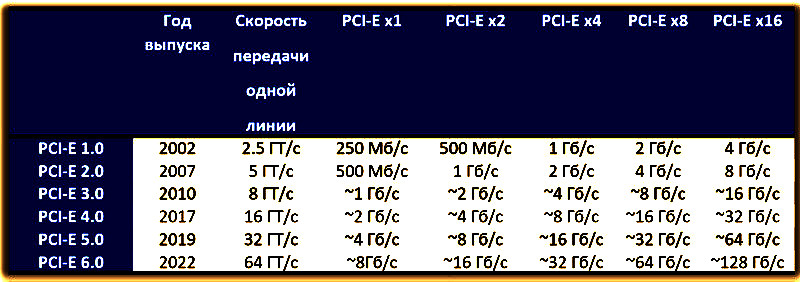

Интерфейс PCI-E имеет определённую пропускную способность на одну линию. Эта способность зависит от версии интерфейса и удваивается с каждой новой версией. Чем новее версия PCI-E и чем больше линий PCI-E в разъёме, тем больше пропускная способность самого разъёма.

На данный момент PCI-E эволюционировал до 6-й своей версии. Версия 6.0 не реализована массово. Версия 5.0 имеется только у современнейших процессоров и материнок. Из видеокарт PCI-E 5.0 поддерживают единичные модели из числа новейших игровых. Массово же и материнки, и видеокарты нынче обустроены PCI-E 4.0 и 3.0. У старых устройств навскидку 10-летней давности PCI-E будет версии 2.0.

PCI-E имеет обратную совместимость. С материнкой с PCI-E 4.0 будет работать видеокарта с PCI-E 3.0. Как и будет работать с материнкой с PCI-E 3.0 видеокарта с PCI-E 4.0, но на пределе возможностей видеокарты PCI-E 3.0, т.е. с потерей в среднем 1-2% и максимум 5% производительности в играх. Всё это применимо к большинству случаев.

В редких случаях видеокарты с PCI-E 3.0 и 4.0 могут не работать со старыми материнками с PCI-E 2.0 и 1.0. В таком случае можно попытаться обновить BIOS.

Линии PCI-E

Видеокарты имеют подключение PCI-E обычно с 8-ю (х8) и 16-ю (х16) линиями. Редкие модели имеют подключение с 4-мя (х4) линиями PCI-E. Подключение PCI-E х8 обычно имеют нетребовательные офисные видеокарты. Подключение PCI-E х16 – игровые видеокарты.

Материнские платы могут предусматривать один, два или три разъёма PCI-E х16. Но обычно только один из них может работать на полную мощь всех 16-ти линий. При занятости одного разъёма другие работают в режиме PCI-E х8, х4 или х1. Два и более разъёма обычно предусматриваются на тот случай, если к какому-то из разъёмов не будет доступа. К примеру, первый разъём может быть перекрыт массивным кулером. В разъём PCI-E х16 на материнке сможем подключить любую видеокарту – с PCI-E х16, х8 или х4. Так что в большинстве случаев подключение в принципе видеокарты гарантировано.

Но есть бюджетные материнки под маломощные ПК, которые предусматривают только разъём PCI-E х8, рассчитанный на офисную видеокарту с PCI-E х8. И вот к такой материнке подключить видеокарту с PCI-E х16 не удастся.

Подключение двух видеокарт

Для подключения двух видеокарт необходима поддержка материнской платой двух полноценно работающих разъёмов PCI-E (х16 под видеокарты PCI-E х16 или х8 под видеокарты PCI-E х8), а также технология объединения двух видеокарт (SLI у GeForce и CrossFire у AMD).

Как узнать интерфейс подключения видеокарты на материнской плате

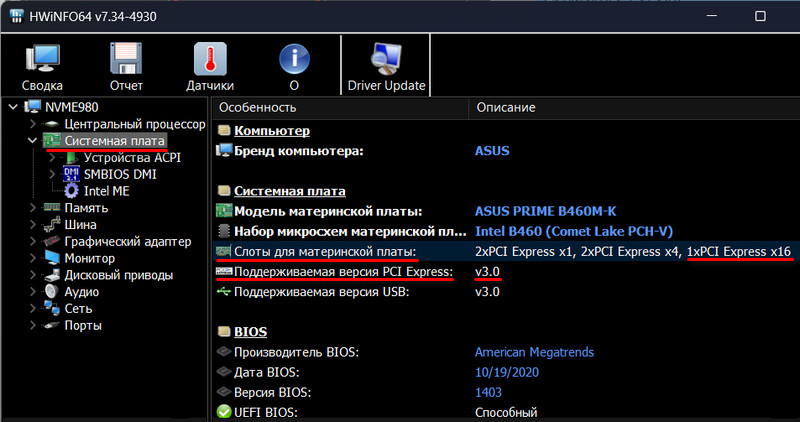

Как узнать, можно ли подключить к конкретной материнке конкретную видеокарту с определённой версией и числом линий PCI-E? Можем воспользоваться бесплатной Windows-программой для диагностики комплектующих HWINFO. В разделе системной платы ПК этой программы будет отображаться версия PCI-E, все разъёмы с их числом линий. В числе которых во многих случаях будет разъём PCI-E х16.

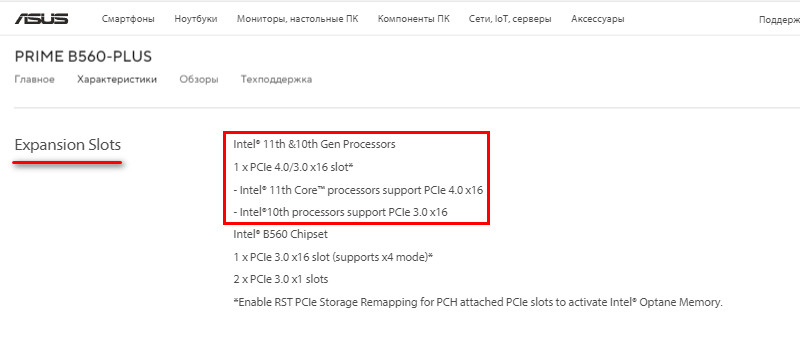

Более же полную информацию о версии PCI-E, разъёмах и линиях получим на сайте производителя материнки, на странице её спецификаций. Здесь обычно имеется более полная информация о поддержке PCI-E. И мы можем узнать нюансы реализации этого интерфейса на материнке. Так, например, плата может предусматривать один разъём PCI-E х16 более новой версии и один разъём PCI-E х16 более старой версии, но такой разъём будет работать в режиме меньшего числа линий. Это значит, по сути, что от второго разъёма в плане подключения видеокарты проку немного.

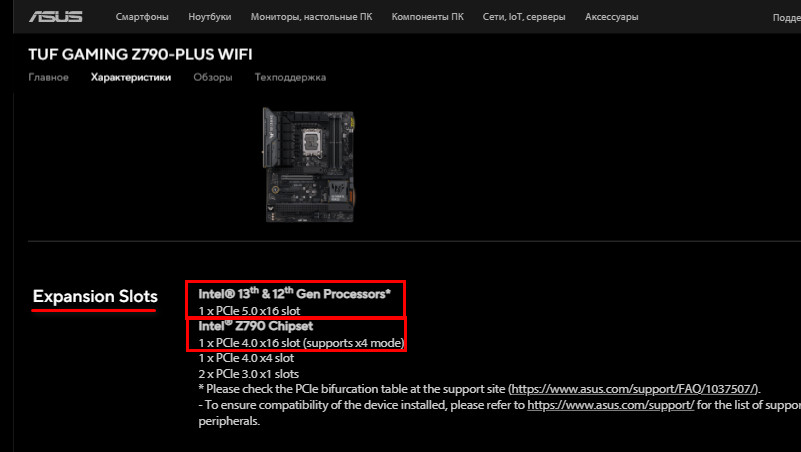

Другой пример – условность версии PCI-E. Поскольку основной разъём х16 для подключения видеокарты обеспечивается процессорными линиями PCI-E, его версия может быть новее, чем у других разъёмов, обеспечиваемых чипсетными линиями. Так, если материнка работает с разными поколениями процессоров, поддерживающими разные версии PCI-E, соответственно, версия разъёма будет зависеть от того, в паре с каким процессором работает плата. Если у нас видеокарта с более новым поколением PCI-E, это даст нам шанс на улучшение её производительности после замены процессора.

Прочие компоненты ПК, связанные с видеокартой

Помимо материнской платы видеокарте должны соответствовать прочие компоненты ПК.

В первую очередь это блок питания. Его мощность должна обеспечивать потребление видеокарты и процессора. И предусматривать дополнительное питание для видеокарты, если таковое требуется.

Видеокарта должна умещаться в корпус ПК. Мощные игровые видеокарты с большими размерами умещаются только в просторные геймерские корпуса (Miditower, Full Tower).

Ну и, наконец, самое главное – сбалансированность видеокарты и процессора. Процессоры последних поколений начиная уже со средних линеек Core i5 у Intel и Ryzen у AMD могут обеспечить раскрытие потенциала мощных игровых видеокарт (иногда даже премиального сегмента). А вот в случае с более старыми процессорами лучше, чтобы сегмент процессора соответствовал сегменту видеокарты.
