Замена тачскрина на телефоне Samsung Galaxy за 10 шагов

Как-то случилось, что тачскрин на телефоне Samsung Galaxy S III Mini дорогой мне особы накрылся сетью недекоративных трещин. Унес в мастерскую, пообещали сделать быстро. Стоимость ремонта 2500 тысячи. Но отдавать за ремонт телефона треть его стоимости как-то глупо. Итак, меняю сенсорный экран на телефоне своими руками.



Начал с того, что купил в магазине телефонных запчастей тачскрин оригинал за 560 рублей (китайский аналог брать не решился, хотя он и дешевле в два раза).

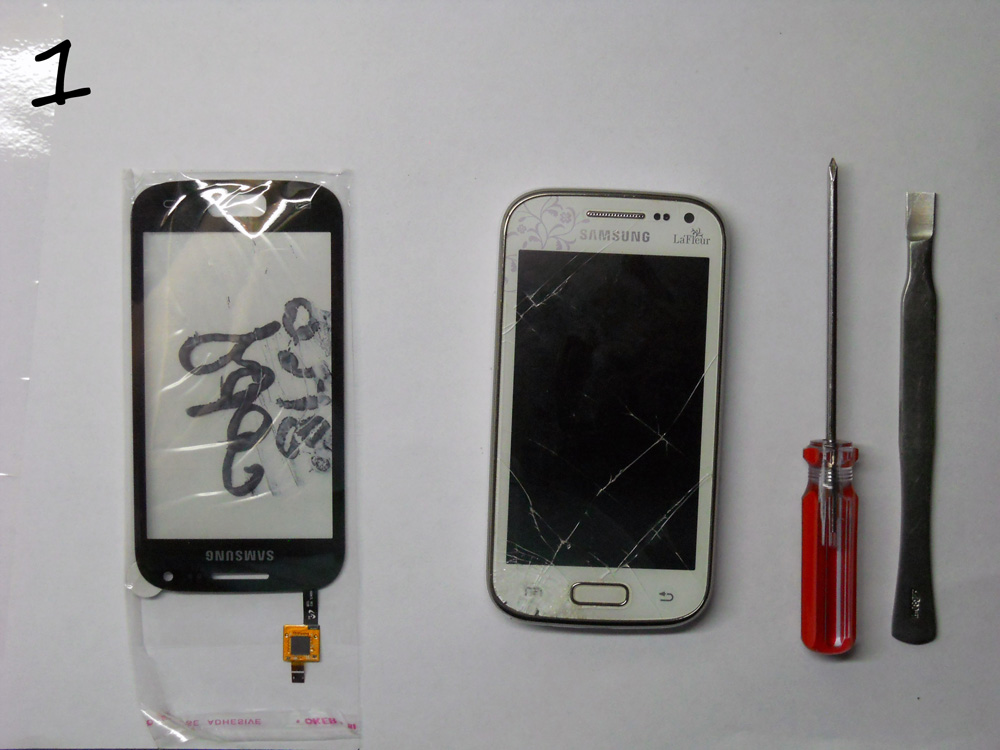

1. Еще нам понадобятся маленькие отвертки: обычная и крестовая; острый предмет наподобие ножа, можно канцелярский (я использовал скальпель); медицинские перчатки.

Samsung Galaxy S III Mini

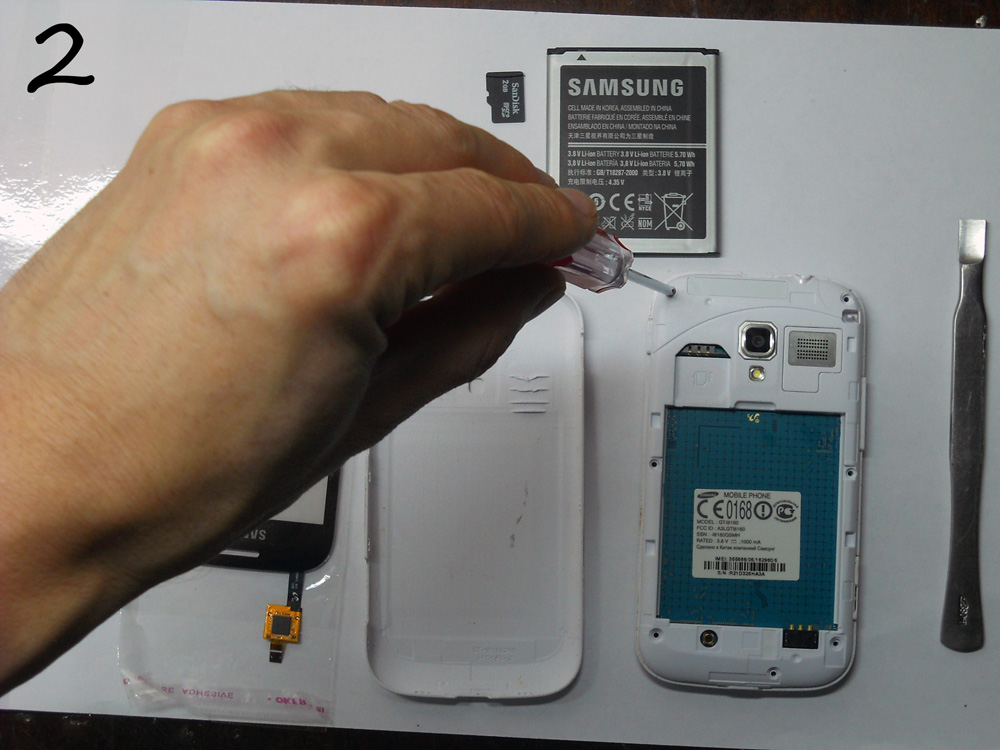

2. Разбираем весь телефон: снимаем крышку, достаем аккумулятор, сим-карту, флешку. Откручиваем маленькой крестовой отверткой шурупы по периметру телефона.

Samsung Galaxy S III Mini

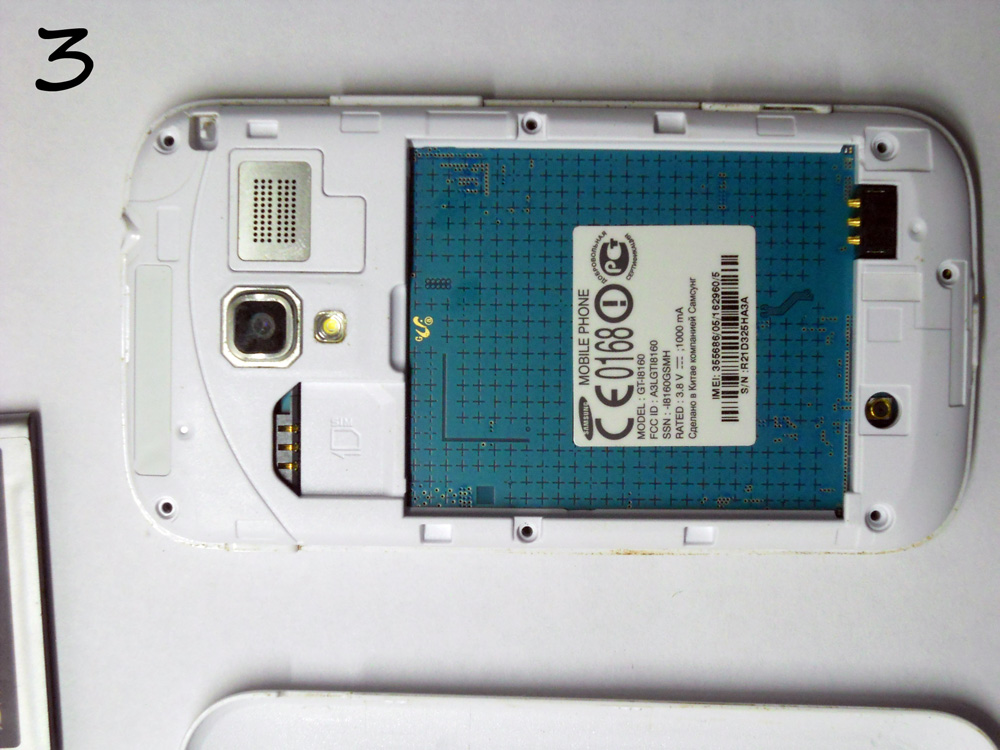

3. Любуемся на результат.

Samsung Galaxy S III Mini

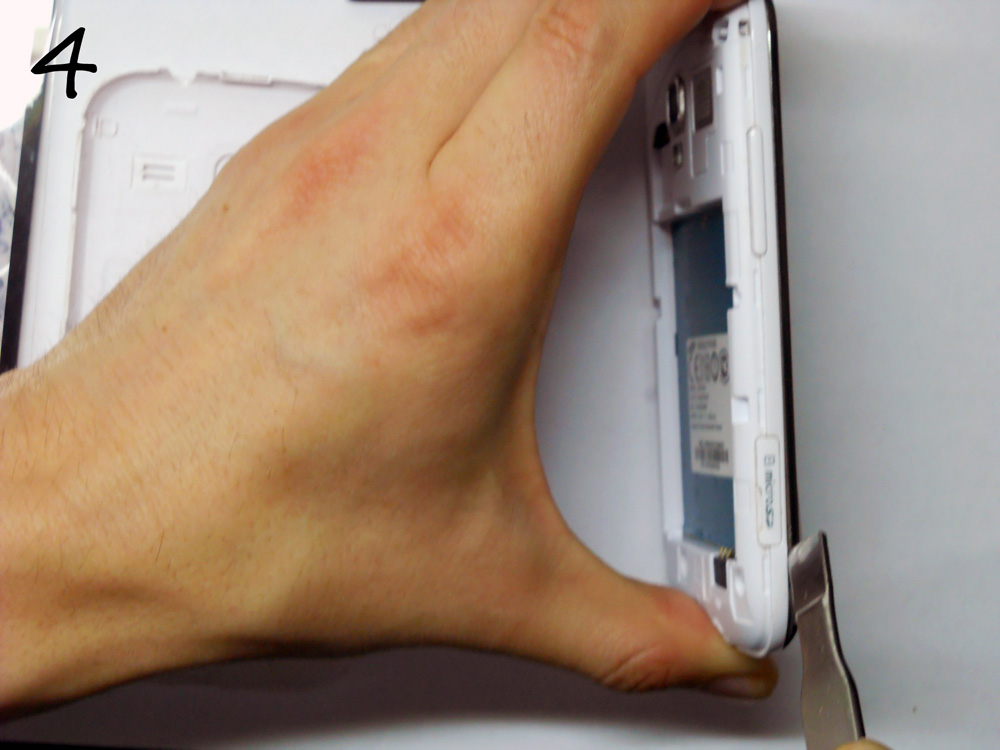

4. С торца поддеваем ножом крышку телефона и отделяем переднюю стенку от задней. Проходимся ножом по всему периметру телефона, разъединяя, снимая две части телефона с защелок.

Samsung Galaxy S III Mini

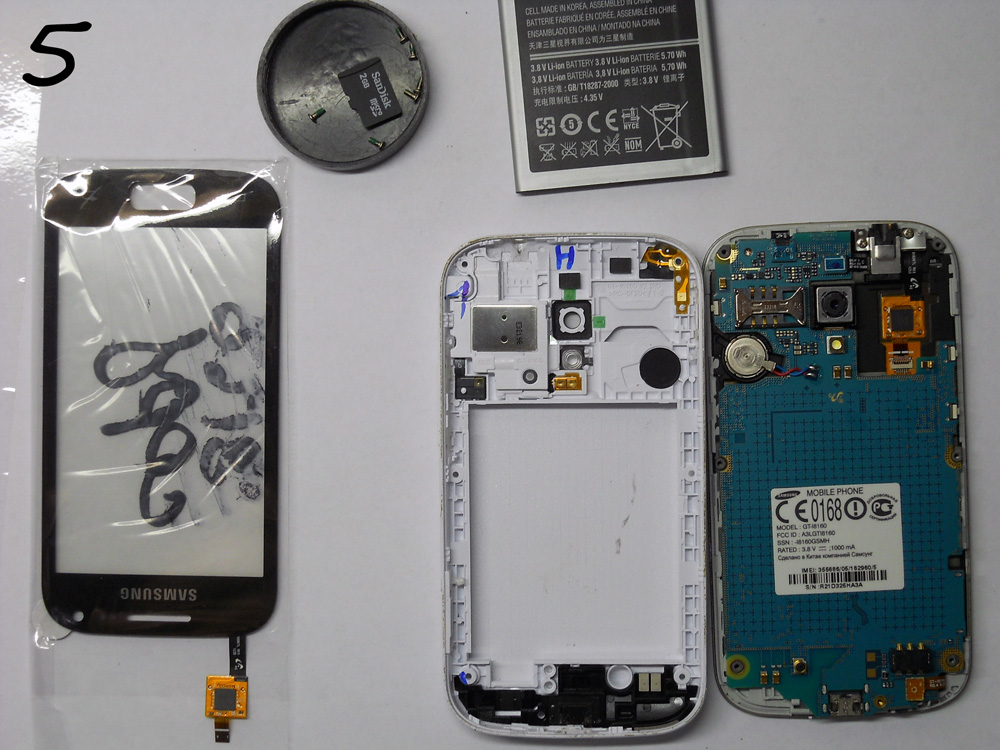

5. Результат.

Samsung Galaxy S III Mini

6. Теперь нам необходимо отсоединить все шлейфы на плате. Аккуратно поддеваем их маленькой отверточкой (как на фото).

Samsung Galaxy S III Mini

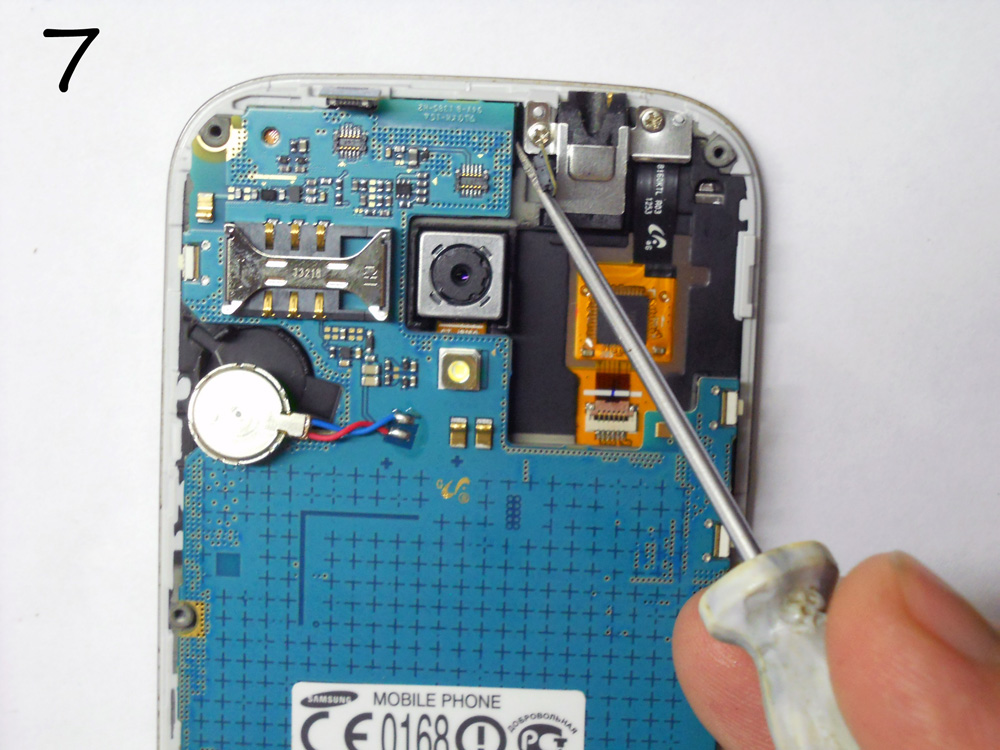

7. После того как шлейфы отсоединили, поддеваем и изымаем плату.

Samsung Galaxy S III Mini

8. Откручиваем два болтика USB-входа и достаем его. Проделать это придется потому, что он прикрывает собой часть шлейфа тачскрина.

Samsung Galaxy S III Mini

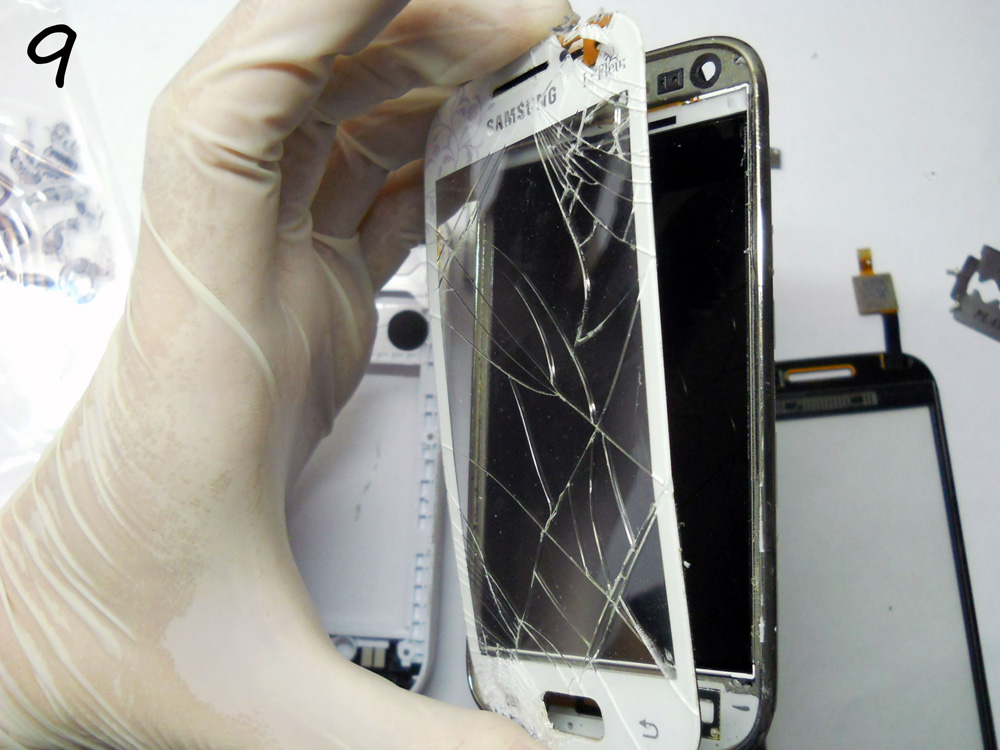

9. Далее работать только в перчатках, чтобы не оставить отпечатков на дисплее телефона. Иначе их придется долго оттирать ватными тампонами. Поддеваем (так же как и при разборке корпуса) острым предметом (лучше всего лезвием) край тачскрина, проводим лезвием по всему периметру. Ведем по самому краю, чтобы не поцарапать плоскость экрана телефона. Тачскрин приклеен к корпусу липкой лентой.

Samsung Galaxy S III Mini

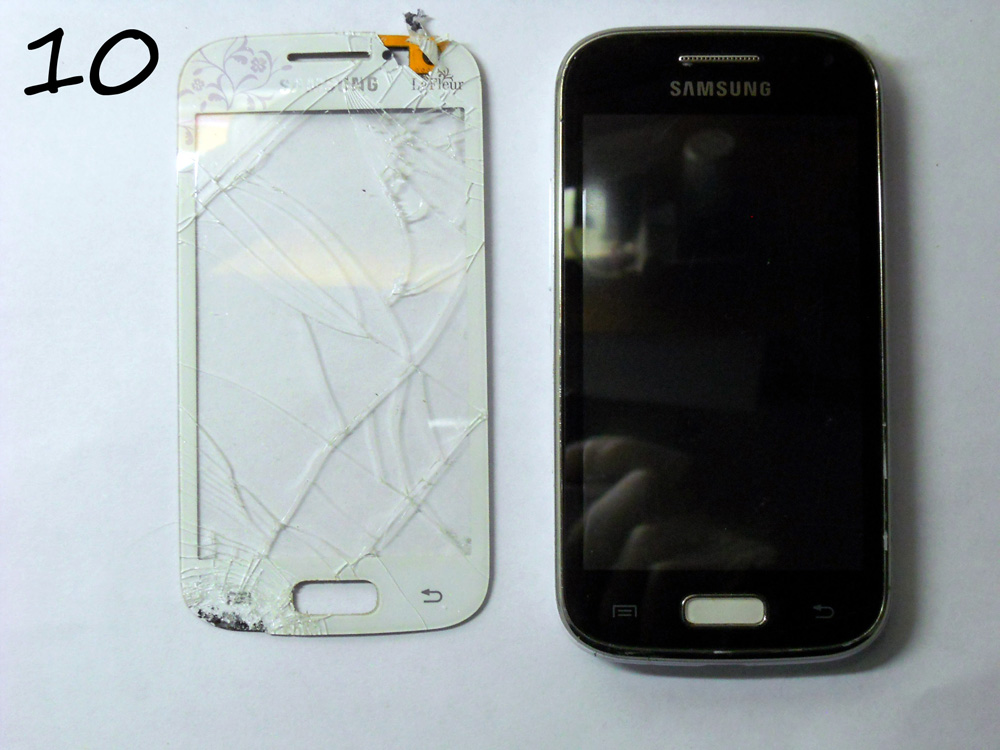

10. Вставляем на место треснувшего тачскрина новый, предварительно сняв защитную пленку с клеевой основы. Собираем в обратном порядке, не забыв подсоединить все шлейфы. Работа выполнена, осталось подумать, на что потратить сэкономленные деньги.

Samsung Galaxy S III Mini
