Как создать аппаратный RAID 0, 1, 5 и 10 в программе Intel Optane Memory and Storage Management

Optanememorystorage

Один из способов создать аппаратный RAID – с помощью программы Intel Optane Memory and Storage Management. Этот способ только для компьютеров на платформе Intel, материнские платы которых предусматривают интегрированный RAID-контроллер и поддерживают технологию Intel RST (Intel Rapid Storage). И только для 64-битных Windows 10 и 11. Рассмотрим, как с помощью этой программы создать аппаратный RAID 0, 1, 5 и 10.

И как потом управлять дисковым массивом.

Современный аппаратный RAID от Intel

Материнские платы на платформе Intel, предусматривающие встроенный RAID-контроллер, обычно поддерживают 4 распространённых конфигурации RAID для дисков SATA и PCI-E:

  • RAID 0 – массив без защиты данных, с увеличенной скоростью считывания и записи данных кратно числу дисков в массиве. Скорость достигается за счёт равномерного распределения записи данных по дискам. Эффективность использования дисков – 100%. Минимальное число дисков – 2;
  • RAID 1 – массив с защитой данных и увеличенной скоростью их считывания. Состоит из двух дисков-зеркал (точных копий), на которые данные записываются синхронно. Эффективность использования дисков – 50%;
  • RAID 5 - массив с защитой данных (условной) и увеличенной скоростью их считывания и записи, где часть дисков работает как RAID 0, а часть используется для хранения кодов чётности, нужных для восстановления данных. Эффективность использования дисков – 67-94% в зависимости от числа дисков. Минимальное число дисков – 3;
  • RAID 10 - массив с защитой данных и увеличенной скоростью их считывания и записи, являющий собой комбинацию RAID 1 + RAID 0. Т.е. это RAID 0 из двух или более пар дисков-зеркал RAID 1. Скорость увеличивается кратно числу пар дисков. Эффективность использования дисков – 50%. Минимальное число дисков – 4.

Создать один из таких массивов и управлять им можно средствами BIOS материнской платы. А можно альтернативным способом – с использованием программы Intel Optane Memory and Storage Management. Программа предлагает некоторые функции для управления внутренними устройствами информации. Являет собой интерфейс реализации и управления RAID. В отличие от BIOS, предлагает более юзабильный интерфейс и дополнительные возможности по настройке RAID. Удобна тем, что работает в среде Windows.

Программа предусмотрена только для 64-битных Windows 10 и 11, причём для Windows 10 начиная с версии 1809. Только в этих системах можно создать RAID средствами этой программы. Но сам RAID в части случаев будет обнаруживаться в прежних версиях Windows и среде WinPE без необходимости установки каких-либо драйверов. А вот если используется новая технология Intel VMD, являющая собой контроллер интерфейса NVMe и поддерживаемая процессорами Intel начиная с 11-го поколения, всё сложнее. Для обнаружения таких RAID необходим драйвер Intel RST f6flpy, доступный только для 64-битных Windows 10 и 11.

Подготовка к созданию аппаратного RAID

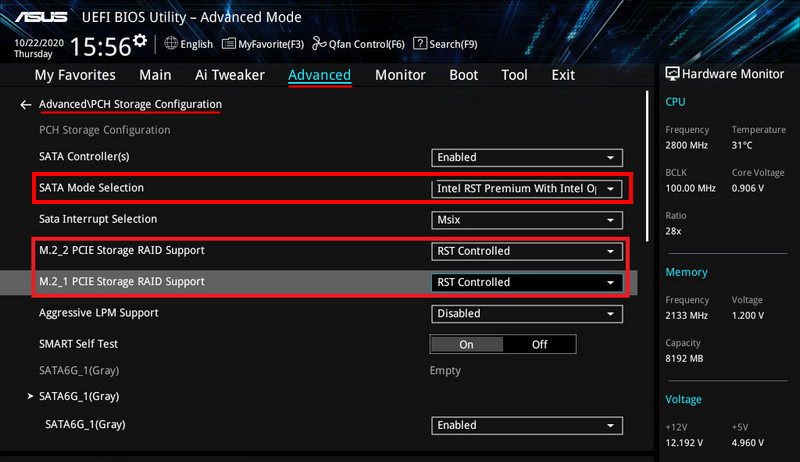

Чтобы создать на компьютере RAID, первым делом необходимо, чтобы в BIOS был активен режим технологии Intel RST для устройств SATA или M.2 PCI-E.

BIOS

Важно: если режим Intel RST изначально не был активен, если вы на него переключились с других режимов, может потребоваться переустановка Windows.

В случае с M.2 PCI-E BIOS должен работать в режиме только UEFI, режим совместимости CSM должен быть отключён.

Для использования программы необходимо зайти на страницу спецификаций материнской платы на сайте её производителя. И загрузить драйвер Intel RST.

Драйвер Intel RST

Первым делом устанавливаем драйвер. Затем - программу, её установщик должен быть в пакете с драйвером. Если нет, программу можно бесплатно установить из Microsoft Store.

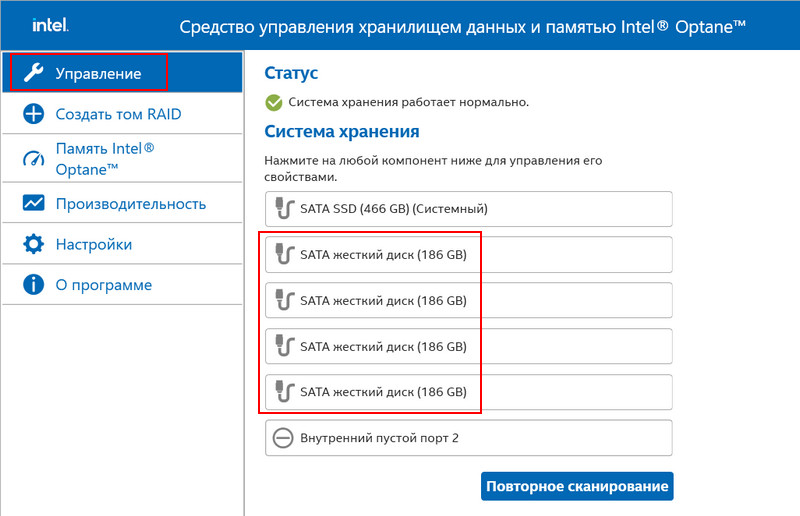

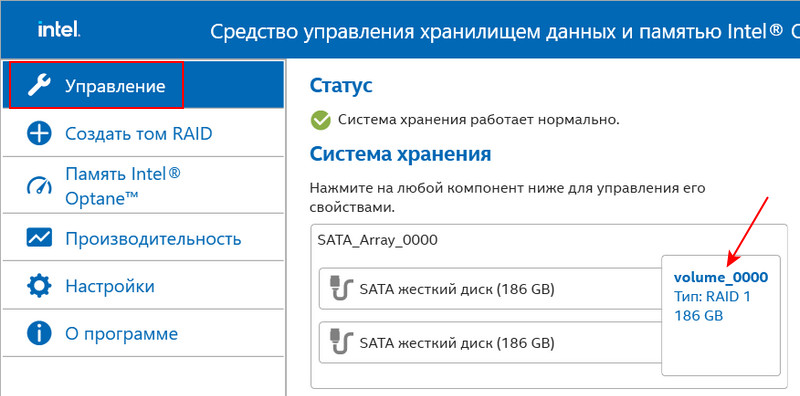

После установки заходим в раздел программы «Управление». Здесь будем видеть все определённые компьютером диски. Сможем получить по ним техническую информацию, в частности, об исправности. И здесь после создания RAID сможем отслеживать его состояние и управлять им. Пока же определяем для себя диски, которые будем ставить работать в массив.

Intel Optane Memory and Storage Management

Если на них есть ценные данные, переносим их куда-то.

Важно: в процессе создания RAID все данные с поставленных в него дисков будут удалены.

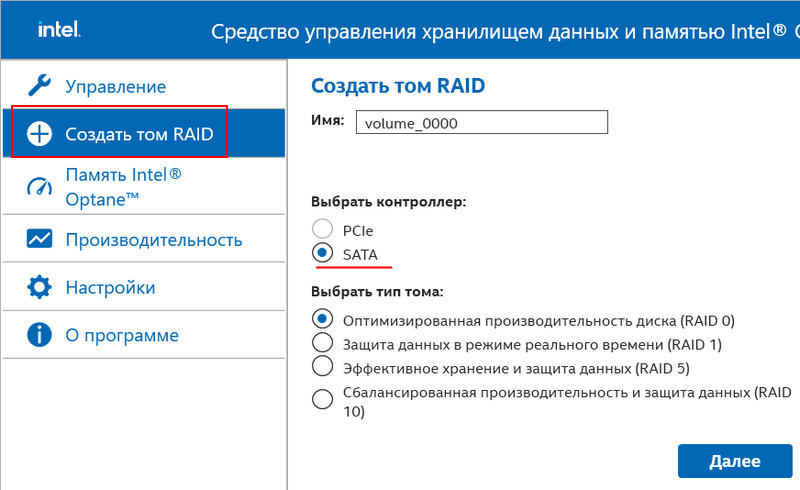

Далее идём в раздел программы «Создать том RAID». Выбираем контроллер – SATA, если у нас диски с SATA-подключением, или PCI-E, если у нас накопители M.2.

Выбор контроллера

Далее действуем в зависимости от нужной нам конфигурации RAID.

Как создать RAID 0

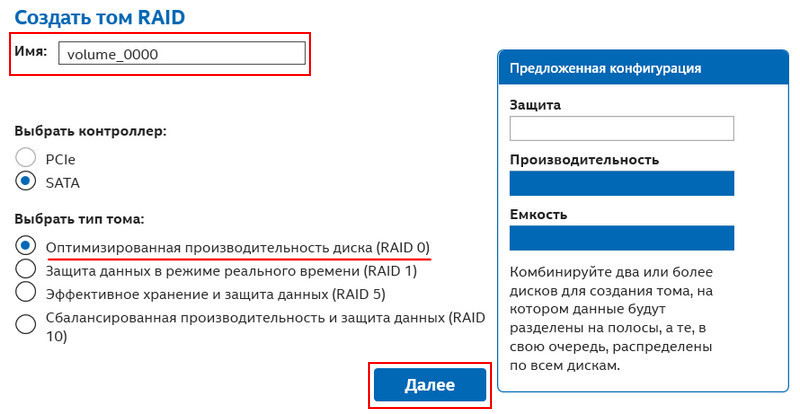

Можем указать своё имя массива. Выбираем тип тома - RAID 0.

Тип тома

Отмечаем диски, которые ставим в RAID 0. Минимум 2. Остальное оставляем по умолчанию.

Диски массива

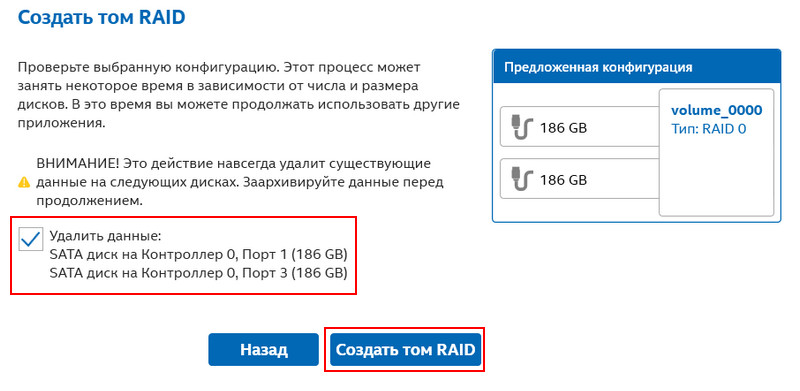

Отмечаем «Удалить данные». И нажимаем «Создать том RAID».

Создать том RAID

Как создать RAID 1

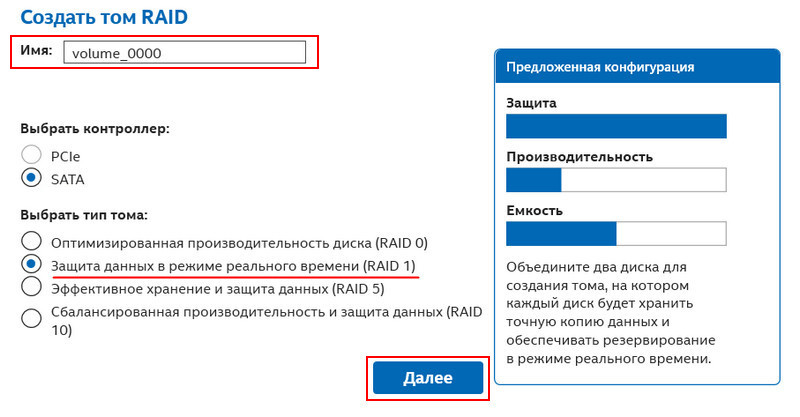

Можем указать своё имя массива. Выбираем тип тома - RAID 1.

RAID 1

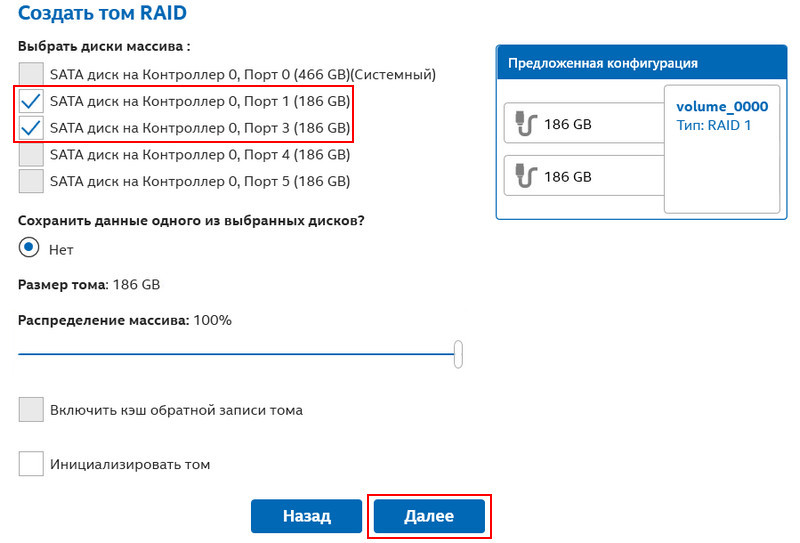

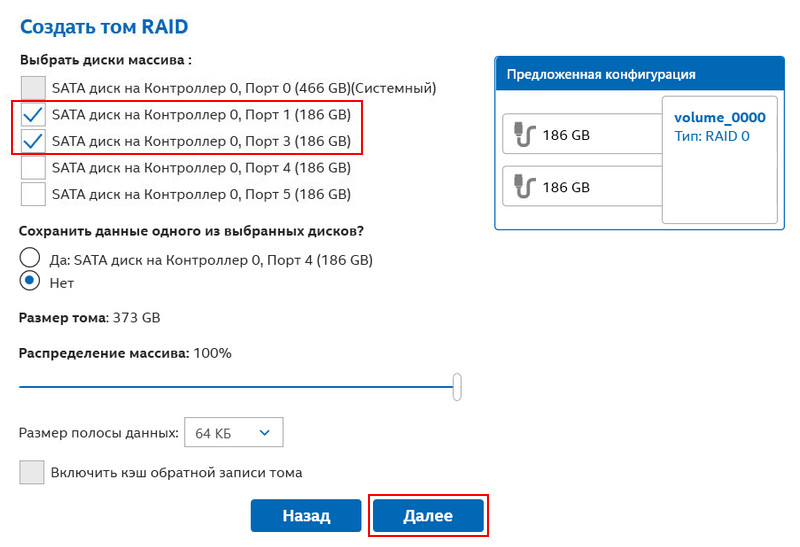

Отмечаем диски, которые ставим в RAID 1. Минимум 2. Остальное оставляем по умолчанию.

Отмечаем диски

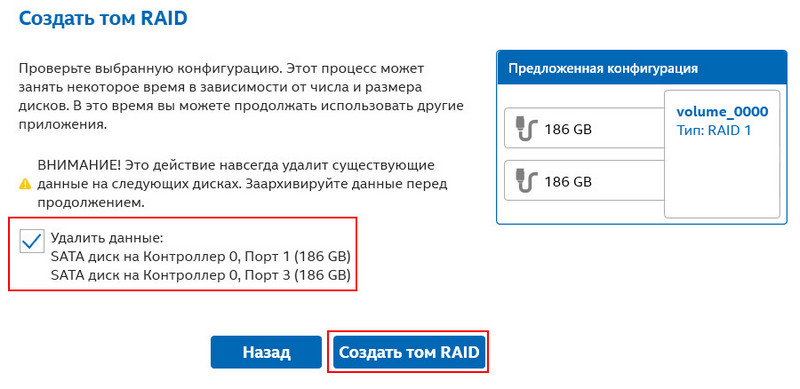

Отмечаем «Удалить данные». И нажимаем «Создать том RAID».

Создать том RAID 1

Как создать RAID 5

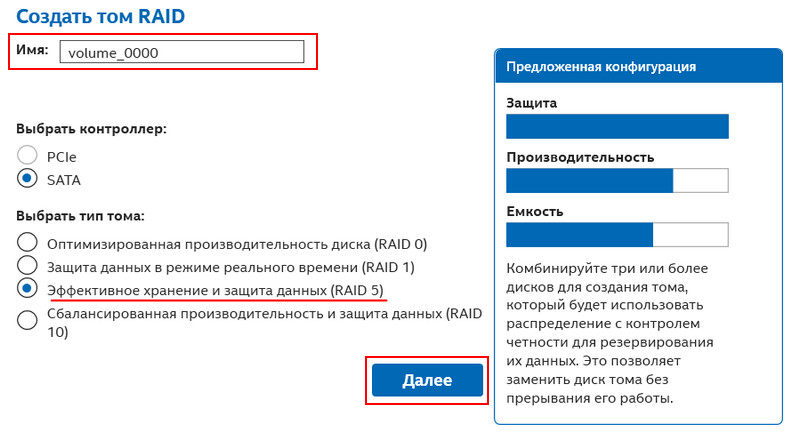

Можем указать своё имя массива. Выбираем тип тома - RAID 5.

RAID 5

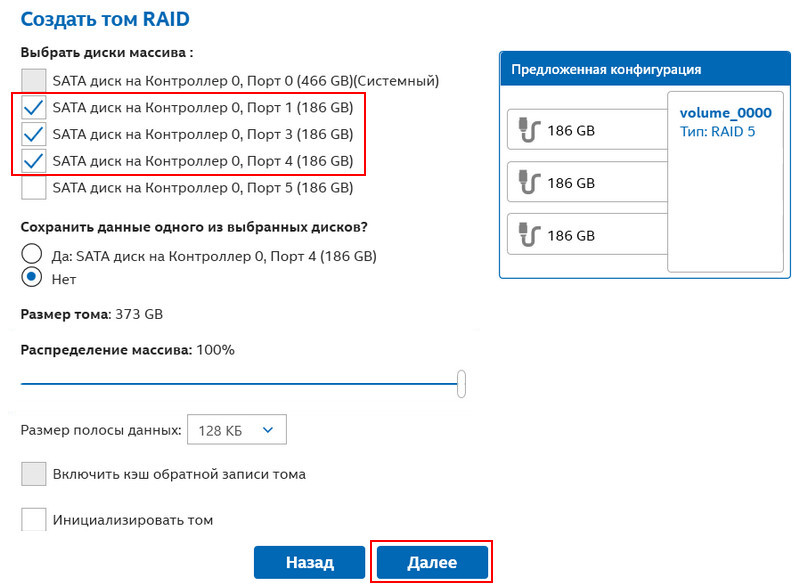

Отмечаем диски, которые ставим в RAID 5. Минимум 3. Остальное оставляем по умолчанию.

Диски

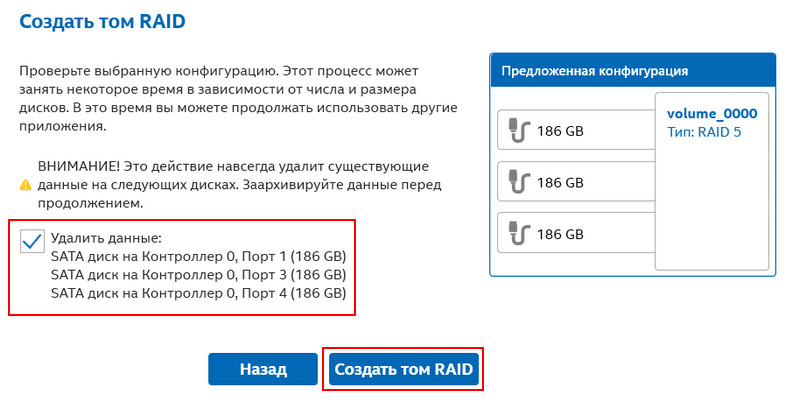

Отмечаем «Удалить данные». И нажимаем «Создать том RAID».

Создать том RAID 5

Как создать RAID 10

Можем указать своё имя массива. Выбираем тип тома - RAID 10.

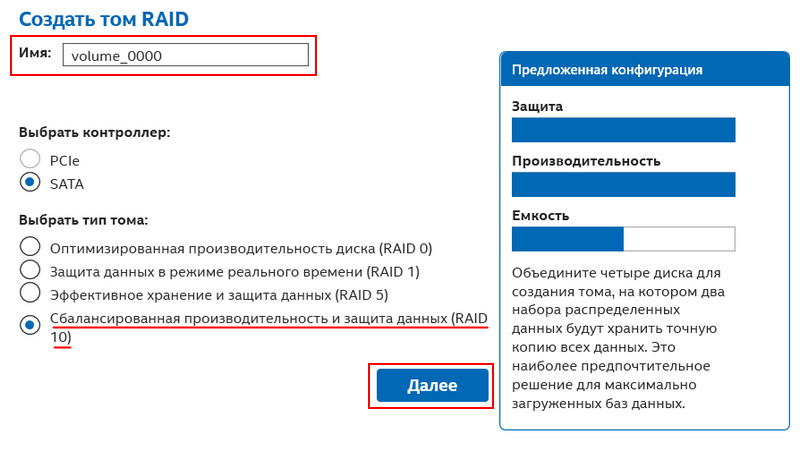

RAID 10

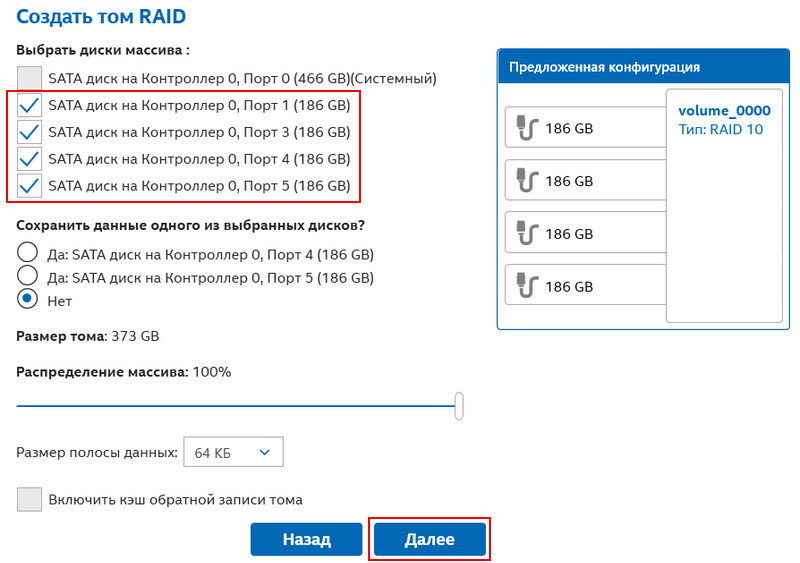

Отмечаем диски, которые ставим в RAID 10. Минимум 4. Остальное оставляем по умолчанию.

Отмечаем диски в RAID 10

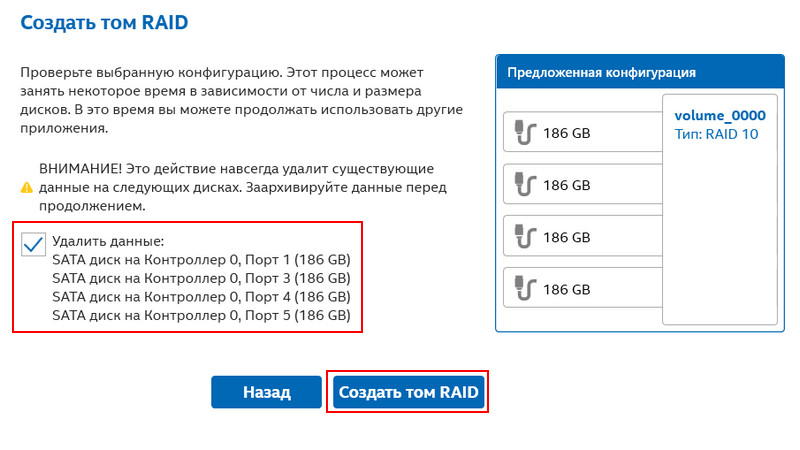

Отмечаем «Удалить данные». И нажимаем «Создать том RAID».

Создать том RAID 10

Инициализация диска RAID средствами Windows

Созданный программой RAID-массив теперь будет определяться Windows как отдельное устройство информации, т.е. как отдельный диск. Его, как любой новый диск, необходимо инициализировать. И создать на нём разделы для хранения информации. Идём в управление дисками Windows, можно по отсылке в меню по клавишам Win+X.

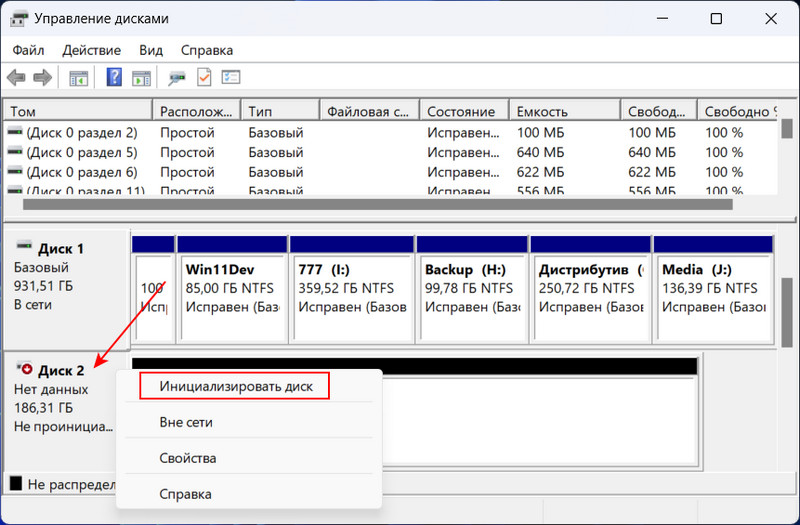

Окошко инициализации RAID-массива должно запуститься само. Если не запустится, в контекстном меню на массиве выбираем «Инициализировать диск».

Управление дисками

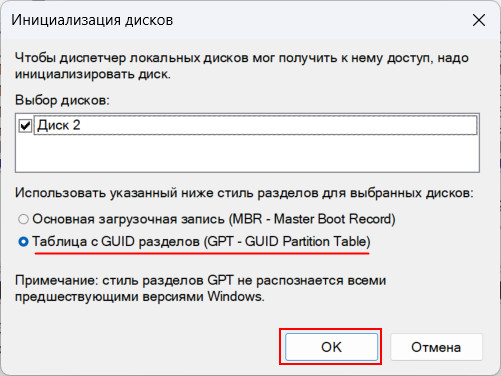

Указываем стиль разметки, на современных компьютерах обычно это GPT. Жмём «Ок».

Инициализировать диск

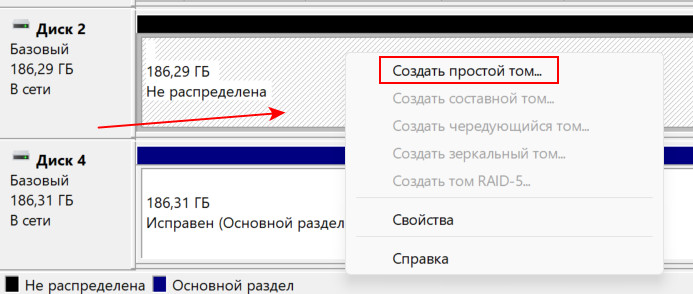

Далее работаем со свободным пространством RAID-массива – жмём на нём контекстное меню и создаём на нём один или несколько томов (разделов) диска.

Контекстное меню

Инициализация RAID в программе

Есть ещё другой вид инициализации - выполняемый средствами программного обеспечения RAID, в нашем случае рассматриваемой программой. Такая инициализация нужна для массивов с защитой данных, т.е. для RAID 1, 5 и 10. Она физически стирает все старые данные из блоков (или ячеек) дисков. Таким образом диски очищаются, обновляются их метаданные, повышается вероятность восстановления новых данных. Также в процессе инициализации RAID проводится проверка на предмет обнаружения возможных повреждений блоков (или ячеек). Дабы максимально обеспечить отказоустойчивость.

Инициализация RAID 1, 5 и 10 не обязательна, но желательна. Для её выполнения в разделе программы «Управление» кликаем созданный RAID.

Система хранения

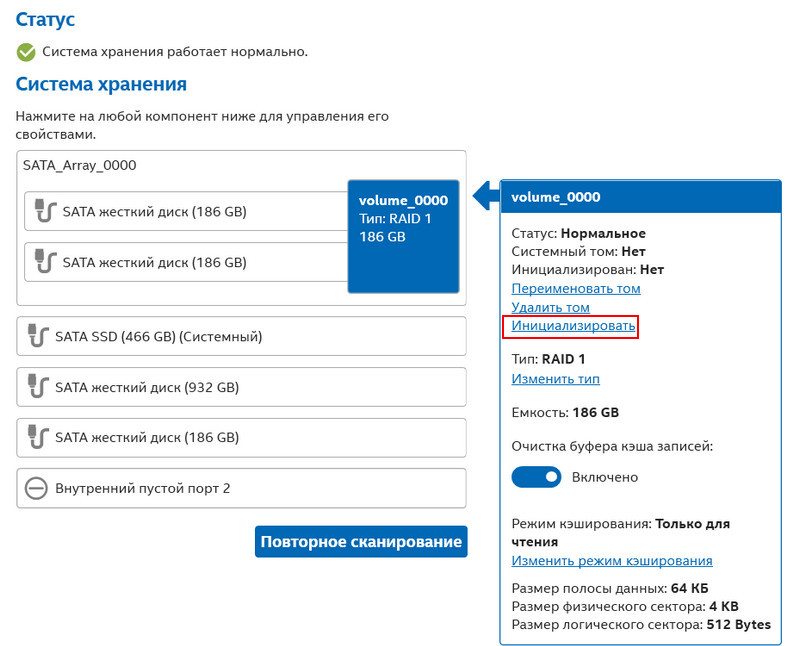

Жмём «Инициализировать».

Инициализировать

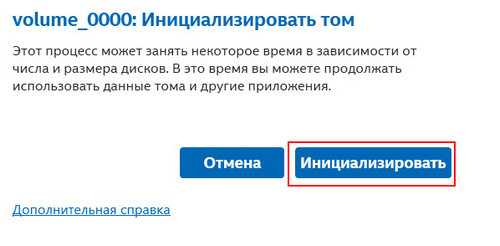

И жмём «Инициализировать» для непосредственного запуска операции.

Инициализировать

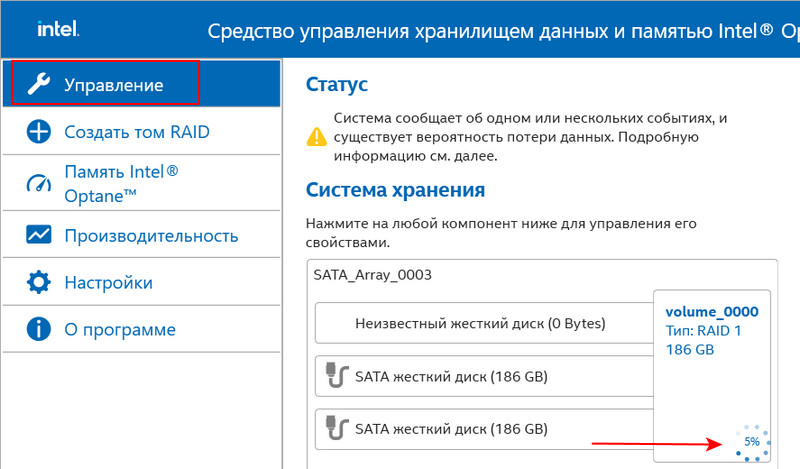

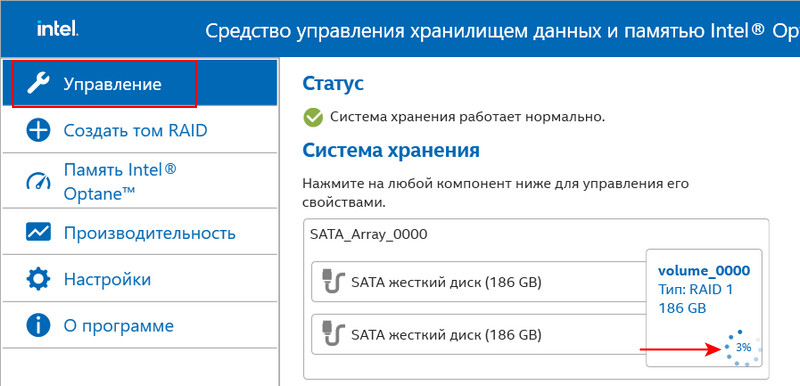

Операция будет проводиться в фоне. И будет длиться относительно долго, в зависимости от объёма всех дисков. Прогресс инициализации будем наблюдать в разделе программы «Управление».

Управление

Во время такой инициализации массив можно использовать. Не выключаем компьютер до завершения операции.

Исправление проблем, замена диска и перестроение RAID

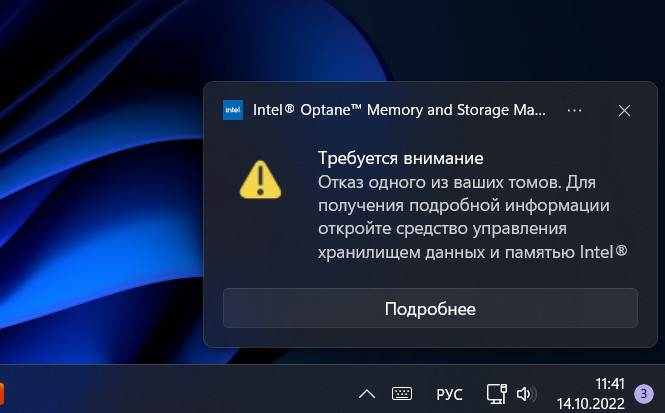

Программа работает в фоне и при возникновении проблем с RAID уведомит нас своим уведомлением.

Работает в фоне

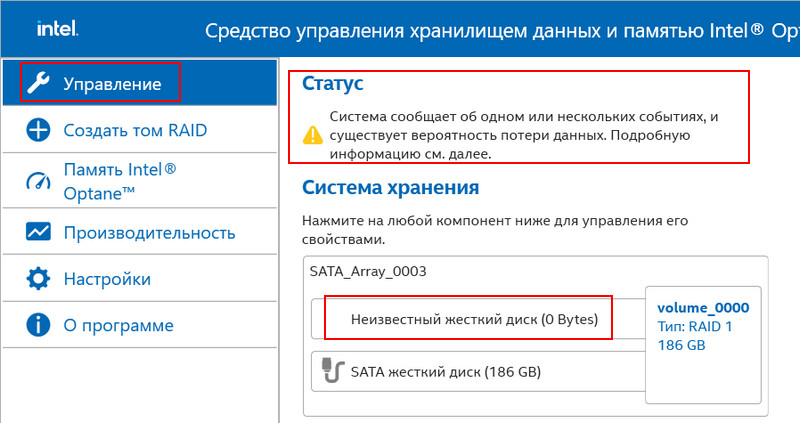

Детализацию о проблеме массива можем посмотреть в разделе «Управление» программы. Там будет указан статус RAID. И будет указание на отсутствующие диски.

Статус RAID

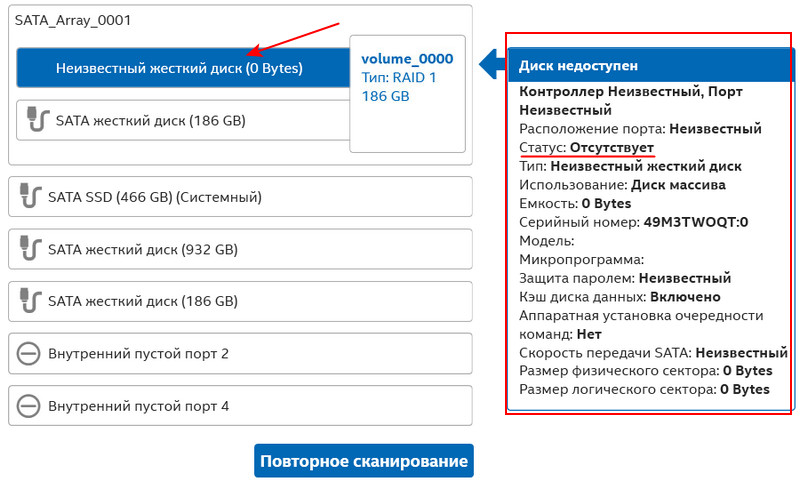

При клике на любой диск массива получим сведения о его статусе – исправный, неисправный, отсутствует.

Диск массива

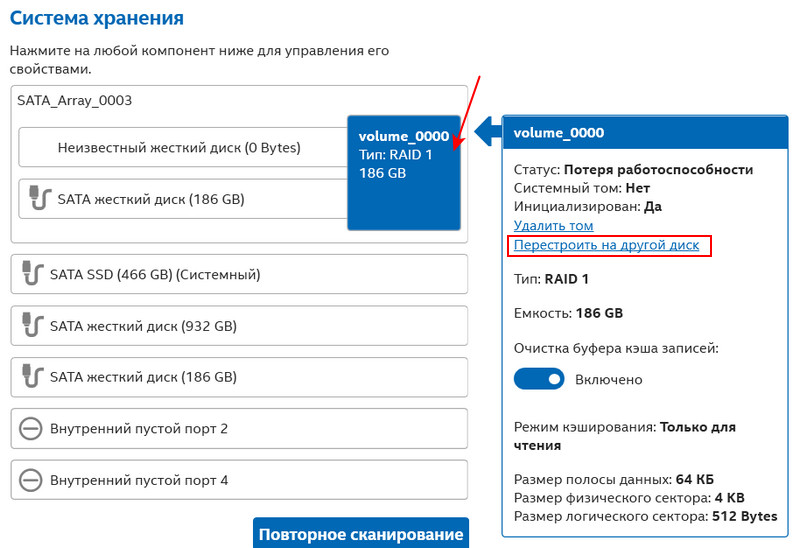

Определив таким образом проблемный диск, решаем с ним вопрос. Возможно, это проблемы аппаратного подключения. Их необходимо исправить, и RAID восстановит нормальную работу. А, возможно, диск выходит или уже вышел из строя, в таком случае его необходимо продиагностировать специальными программами. Неисправный диск необходимо заменить другим. После этого в случаях с массивами с защитой данных RAID 1, 5 и 10 их необходимо перестроить. Для этого в разделе программы «Управление» в блоке операций RAID жмём «Перестроить на другой диск».

Перестроить на другой диск

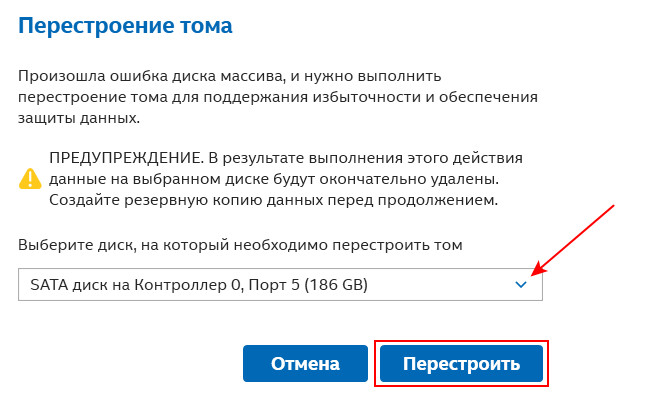

Выбираем заменённый диск. Жмём «Перестроить».

Перестроить

Перестроение займёт некоторое время. Прогресс этой операции будем наблюдать в разделе программы «Управление». До её завершения не выключаем компьютер.

Перестроение тома

RAID 0 не предусматривает защиту данных, при выходе из строя любого из дисков мы прощаемся со всеми данными.

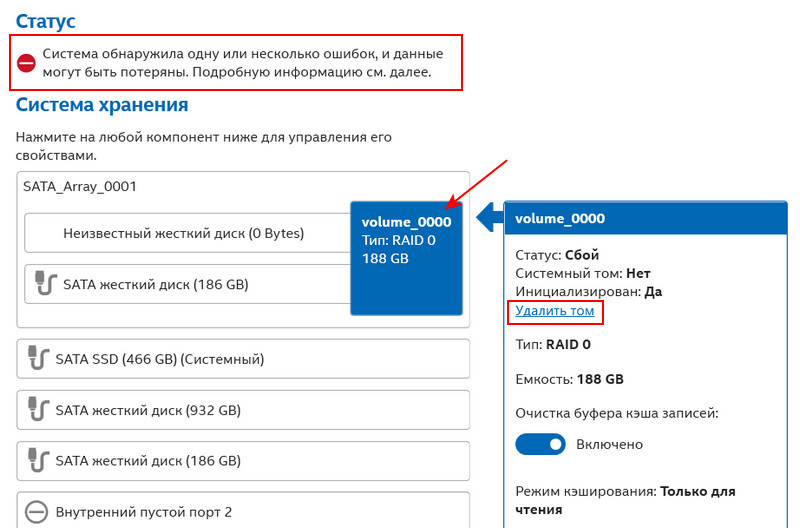

Такой массив необходимо удалить. Именно эта операция предусматривается для него в разделе программы «Управление».

Управление - диск, том

И потом нужно создать новый массив.
