Как подключить жесткий диск ноутбука к компьютеру

Внезапная поломка ноутбука — крайне неприятное событие в жизни любого пользователя, но вдвойне неприятно, когда на его жёстком диске остались файлы, которые нужны, что называется, позарез. Как же быть в такой ситуации? Смириться и ждать несколько дней пока портативный компьютер не будет отремонтирован? Совсем не обязательно! Если у вас или у ваших друзей есть обычный десктопный ПК, вы можете подключить диск от ноутбука к его материнской плате, а затем считать все необходимые данные.


Процедура эта сложна только на первый взгляд, на самом деле в ней нет ничего такого, с чем бы не справился даже имеющий весьма смутные представления о внутреннем устройстве компьютера пользователь.

Жёсткий диск

Жёсткие диски могут быть от разных производителей, иметь разные физические размеры и тип, но при этом все они имеют стандартные интерфейсы подключения, то есть разъёмы, которыми они подключаются к материнской плате ноутбука и блоку питания.

Немного об интерфейсах жёстких дисков

Самыми распространёнными интерфейсами являются SATA, представленные двумя разъёмами — 7-контактным для передачи данных и 15-контактным для подключения питания. В последних моделях ноутбуков нередко можно встретить SSD-диски с интерфейсом mSATA, отличающимся от SATA более компактными размерами. Гораздо реже встречаются SSD-диски с интерфейсом M.2, используемые в основном в ультрабуках.

SSD

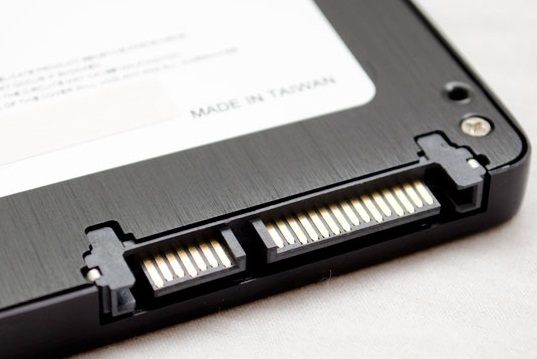

HDD-SSD

Их разъёмы бывают трёх типов: B, M и B&M, отличающихся друг от друга количеством контактов и расположением выреза на плате. SSD-диски B и M можно подключить к слоту только такого же типа, тогда как диски B&M совместимы с типами B и M. Некогда распространённые HDD-диски с интерфейсом IDE(PATA), имеющие 4-контактный разъём питания и 40-контактный разъём для передачи данных сегодня можно встретить разве что на старых компьютерах, выпущенных более 10 лет тому назад.

Подключение ноутбучного диска к материнской плате с интерфейсом того же типа (SATA)

Здесь всё относительно просто. Вам понадобятся SATA-шлейф для передачи данных и 15-контактный разъём на кабеле, подключённом к блоку питания. Как правило, в десктопных компьютерах имеются свободные кабели питания с соответствующими разъёмами на концах. Если последнего вдруг не окажется, как и SATA-шлейф, его можно будет приобрести в любом магазине компьютерной техники. Как вариант, шлейф и кабель питания можно временно отключить от дисковода и использовать их в дальнейшем для подключения к жёсткому диску.

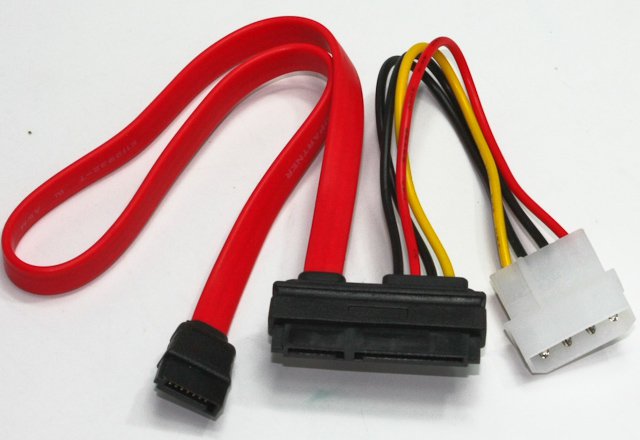

SATA-шлейф

Далее снимаем заднюю крышку ноутбука и открутив болты, аккуратно извлекаем жёсткий диск вместе с крепёжным каркасом, который также нужно будет снять. После этого берём SATA-шлейф и подключаем его одним концом к диску, а вторым к одному из портов на материнской плате. Напутать вы ничего не напутаете, так как разъёмы кабелей имеют собственные ключи. Обычно на таких портах указывается тип, в данном примере SATA, и скорость передачи.

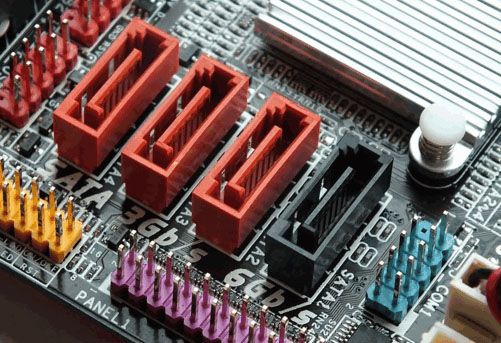

SATA

В плане совместимости скорость порта значения не имеет. За сим подключаем к диску кабель питания, включаем компьютер и заходим в BIOS дабы убедиться, что диск опознаётся и приоритеты загрузки выставлены правильно.

Примечание: сняв крепёжный каркас, старайтесь не прикасаться к плате диска руками, держите диск за торцы. Также следите, чтобы поверхность платы не контактировала с металлическими поверхностями.

Подключение диска к материнской плате с интерфейсом другого типа

Для подключения IDE-, mSATA- и M.2дисков к материнским платам с поддержкой SATA потребуется специальный адаптер. Моделей адаптеров очень много, хотя далеко не все из них можно найти в продаже.

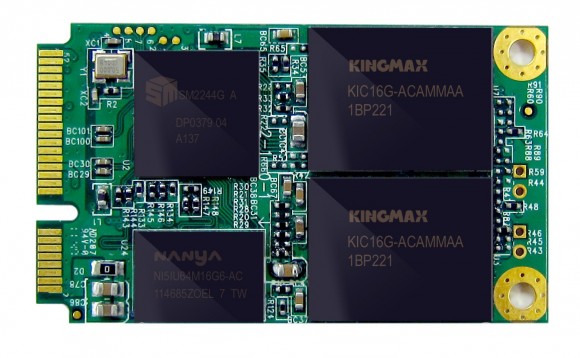

mSATA

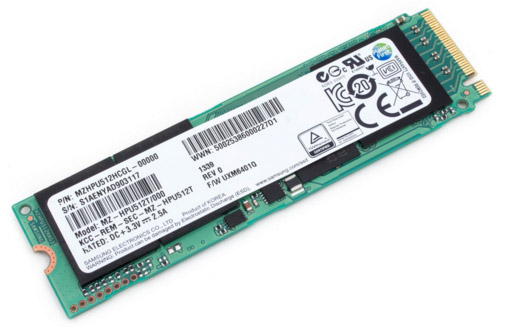

M.2

Многие адаптеры поддерживают интерфейс USB, что избавляет пользователя от необходимости лезть в системный блок. Для тех же целей можно использовать так называемые боксы — оборудованные собственной платой и USB-разъёмом корпуса для внешних жёстких дисков. Такие боксы не только обеспечивают быстрое и удобное подключение дисков с аналогичным или отличающимся интерфейсом, но также защищают диск от случайных повреждений.
